REFRIGERANTES R12, R22, 134A



VACIO

VACIO: PARA NO TENER RESIDUOS DE HUMEDAD Y GASES CONTAMINANTES.
PURGA DE MANGUERAS: GARANTIZAR QUE LAS MANGUERAS QUEDEN SIN AIRE.
ROMPER VACIO: REMPLAZAR BOMBAS DE VACIO POR LATA DE REFRIGERANTE.
CARGA DE REFRIGERANTE.

BOMBA DE VACIO DIRECTA

BOMBA DE VACIO INDIRECTA

MAQUINA RESICLADORA DE REFRIGERANTE


DEFINICION DE REFRIGERACION DOMESTICA

La refrigeración doméstica como sistema mecánico esta compuesto para su funcionamiento de dos ciclos, cada uno de los cuales tienen sus elementos indispensables que realizan diferentes procesos, para el presente curso se describirán como un primer término los elementos que conforman el sistema de refrigeración.

El refrigerador doméstico esta compuesto de un sistema mecánico que se utiliza en ocupaciones del hogar para la preservación de productos perecederos comestibles (carnes, leche, verduras y frutas) comestibles para la familia. El sistema esta compuesto de cuatro elementos principales en cada uno de ellos se lleva a cabo un proceso.
Compresor el proceso de compresión. Condensador =el proceso de condensación.
Control de flujo o tubo capilar el proceso de expansión. Evaporador =el proceso de evaporación.

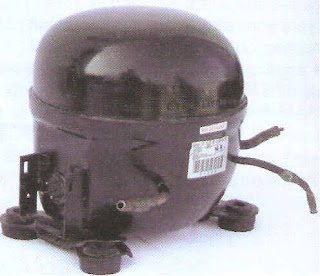

EL COMPRESOR

El compresor

Todo sistema mecánico esta provisto de un elemento principal que hace que el liquido o fiuido circule en todo el sistema para lograr que se produzca el efecto esperado. En este caso los sistemas de refrigeración tienen un elemento principal que se llama compresor, que tiene la función de succionar ycomprimir el refrigerante, que circula en todo el sistema, éste a su vez esta dividido de acuerdo a su funcionamiento en diferentes tipos siendo uno de ellos el compresor reciprocante. El compresor se considera el elemento principal del sistema esta constituido por las siguientes partes:

Cuerpo o carcasa Bornes eléctricos
Tubos de conexión (de succión, de descarga y apéndice de carga)
Pistones
Cilindros
Biela
Plato de válvulas
Válvulas de aspiración y descarga Estator
Eje rotor
Cilindros de aspiración y descarga



Los compresores reciprocantes generalmente son una bomba del tipo pistón y cilindro, las partes principales incluyen el pistón, cilindro, biela de conexión, cabeza del cilindro y válvulas, estos elementos realizan la función de succionar y comprimir de la siguiente forma.
Cuando el estator recibe la energia eléctrica, se crea un campo magnético, que hace que el eje rotor empiece a girar moviéndose de esta forma el pistón, en el desplazamiento descendente del pistón se origina un área de presión baja entre la parte superior del pistón, el cabezal del cilindro y la linea de succión del evaporador. Esto origina que el vapor de refrigerante caliente entre a esta área de baja presión y temperatura.
En el desplazamiento de descarga (compresión) del pistón se actúa sobre un área superficial considerable de gas y se comprime al mismo para forzarlo a alta presión y mayor temperatura con objeto de que se mueva a través de una abertura de válvula pequeña hacia el condensador por la linea de descarga.
Las válvulas en el cabezal del cilindro están diseñadas de tal forma que, dependiendo de la parte del desplazamiento, una se encuentra abierta mientras que la otra está cerrada. Estas válvulas controlan parte del refrigerante gaseoso, dirigiendo el mismo para que entre por la abertura hueca o la descarga a presión, a través de las aberturas de las válvulas hacia el condensador. Al regresar de la parte superior de su desplazamiento, el pistón permite nuevamente la entrada de refrigerante y el ciclo continúa. La biela de conexión origina que el pistón ascienda y descienda (movimiento aleatorio). La biela de conexión esta acoplada con un cigüeñal giratorio y sirve para cambiar el movimiento rotatorio en movimiento lineal (rectilineo).
El alojamiento del compresor, que se denomina "cárter". Contiene parte de la superficie de frotamiento del cigüeñal y almacena el aceite que utiliza para la lubricación del cigüeñal y de la biela de conexión.

CICLO DE REFRIGERACION

Ciclo de refrigeración

Para una mejor comprensión del funcionamiento de un refrigerador doméstico es importante reconocer el ciclo completo de refrigeración. Agregando cada uno de los procesos que se describieron anteriormente. Quedando de la siguiente manera:
El compresor succiona el refrigerante a baja presión y temperatura proveniente del evaporador, creando una diferencia de presión entre el lado de baja y lado de alta, enseguida lo comprime elevándole la presión y la temperatura para enviarlo al condensador, aqui el refrigerante llega en estado de vapor, que al ir pasando por el serpentín va perdiendo el calor hacia el medio ambiente y se convierte a líquido por el agente condensante que en éste caso es aire forzado o el aire del medio ambiente cuando es un refrigerador con escarcha. Luego pasa por la linea de liquido para que se conduzca al filtro deshidratador donde se elimina humedad y se filtra el refrigerante, pasando enseguida al control de flujo en donde se le reduce la presión y la temperatura controlando el paso del refrigerante hacia el evaporador dependiendo de la temperatura de los productos a conservar; una vez que el refrigerante esta dentro del evaporador primero se expande y enseguida se evapora por la diferencia de diámetro de tubería y por la absorción de las calorías del espacio, enseguida se conduce por la línea de succión hacia el compresor para completar el ciclo mismo que se repetirá las veces que el equipo este funcionando.
En el siguiente esquema podemos ver los elementos implícitos en un sistema de refrigeración doméstica sin escarcha (Ciclo típico de refrigeración de un refrigerador doméstico).
El esquema muestra las partes principales de un refrigerador sin escarcha, en la estructura física de algunos de estos refrigeradores está integrado el sistema de diversas formas, dependiendo de la marca del refrigerador y el tipo de fabricante.


En general presentan las mismas piezas, en lo que respecta al condensador (parte caliente de atrás del refrigerador) algunos lo traen integrado entre la lámina que diseña al refrigerador pero que ya funcionando el refrigerador será la parte que calienta.
<>
Algunos refrigeradores traen conectada las lineas de descarga a un subenfriador. Instalado en un bandeja que recibe el agua de la descongelación, por lo tanto, esta parte del condensador se encuentra superficialmente sumergido dentro desagua que permite una mejor eliminación de las calorias del producto del evaporador.

DIAGRAMA ELECTRICO DE UN REFRIGERADOR CON ESCARCHA

1.- Cable de alimentación a corriente alterna (clavija).
2.- Control automático de temperatura (termostato ).
3.- Relevador electromagnético de arranque del compresor (relay). 4.- Borne común o de línea del compresor.
5.- Protector térmico de sobrecarga del compresor (Térmico).
6.- Interruptor de presión del foco se instala en el contorno del refrigerador donde sella la puerta.
7.- Foco o lámpara interior del gabinete de 25 watt.

CIRCUITO ELECTRICO DE UN REFRIGERADOR DUPLEX

A continuación se describe un diagrama eléctrico de un refrigerador de doble puerta, este tipo de diagrama varia el tipo de instalación de acuerdo al fabricante del refrigerador en la actualidad en lugar de reloj de descongelación se esta utilizando una placa electrónica que realiza las mismas funciones del reloj.

Circuito eléctrico de un refrigerador dúplex de deshielo automático por resistencia calefactora. Este tipo de circuito en la actualidad ha variado en cuanto alguno de sus elementos para evitar el alto consumo de energia eléctrica



1.- Línea de alimentación a corriente alterna. 2.- Control automático de temperatura.
3.- Protector térmico de sobrecarga del compresor.
4.- Relevador electromagnético de arranque del compresor. 5.- Capacitar electrolitico de arranque.
6.- Ventilador del condensador; opcional.
7.- Difusor de frio del congelador.
9- Interruptores de presión del difusor. 10.- Resistencia calefactora de marco. 11.- Interruptores de resistencia.
12.- Focos o lámparas del congelador.
13.- Interruptor de presión de focos del congelador 14.- Focos del refrigerador.
15.- Interruptor de presión de focos del refrigerador. 16.- Resistencia calefactora de deshielo.
17.- Resistencia calefactora del desagüe.
18.- Interruptor termostatito de baja temperatura de deshielo. 19.- Timer o reloj de deshielo automático.
LM.- línea motor.
R. - Refrigeración.
C.- Común.
D.- Deshielo.

CAPASIDAD DEL COMPRESOR

Los datos de capacidad los facilita el fabricante de cada modelo de compresor para los refrigerantes con los que puede ser utilizado. Estos datos pueden ofrecerse en forma de curvas o tablas, en indica la capacidad en Kcal/ hora, a diversas temperaturas de succión y de descarga.
Compresores de dos etapas
Se han desarrollado los compresores de dos etapas para aumentar la eficiencia cuando las temperaturas de evaporación se encuentran en la gama de -35ºC a -62ºC.
Estos compresores se dividen internamente en baja o alta. Los motores de tres cilindros tienen dos cilindros en la primera etapa y uno en la segunda, mientras que los modelos de seis cilindros tienen cuatro en la primera y dos en la segunda.

CAPASIDAD DE UN COMPRESOR

Faradio, puede definirse como la capacidad de un capacitor en el que, sometidas susarmaduras (placas) a una diferencia de potencial de 1 voltio, estas adquieren una carga eléctrica de 1 culombio (Unidad de carga eléctrica en el sistema basado en el metro, el kilogramo, el segundo y el amperio (sistema MSKA o internacional). Es la carga que un amperio transporta cada segundo. Nombrado así en honor a Charles Coulomb).

En los inicios no se construían capacitores de 1 faradio porque eran muy grandes, hoy día ya se construyen y pueden ser de unos 12 cm. de alto por 8 de cms. de diámetro aproximadamente.

Los capacitores, en su mayoría se miden en millonésimas partes de un faradio (0.000001 = 1µF).( No dejes de ver Códigos ).

Particularmente en Europa se utiliza algunas veces otra unidad llamada Centímetro de capacidad con un valor equivalente a 1.1126 microfaradios ( 1.1126 µF )

La fórmula para definir la capacidad de un capacitor es la siguiente:
C= Q/V
Esta fórmula se define de la siguiente manera:
C = Capacidad
Q= Carga eléctrica
V= Diferencia de potencial
LOS CAPACITORES, COMO FUNCIONAN?:
Bien, hemos dicho ya lo relacionado con el faradio, ahora hablaremos específicamente sobre los capacitores, su uso, etc.

La acción de los capacitores está muy íntimamente ligada con los electrones, atracción o repulsión entre cargas eléctricas. Las placas de los capacitores se encargan de recolectar electrones, almacenando así un exceso de estos en la placa negativa. Entre las 2 placas se forma un campo llamado Campo de fuerza electrostática, misma que ejerce su influencia sobre el dieléctrico (Sustancia aislante en la cual puede existir un campo eléctrico en estado estacionario. -Esta sustancia tiene como principales características eléctricas su permitividad y su poder de aislamiento.

Material utilizado principalmente en la fabricación de capacitores para obtener una cierta capacidad. Los principales materiales dieléctricos utilizados, en la fabricación de capacitores son el aire, el tantalio, el aluminio, el papel, la mica, algunos tipos de cerámica, algunos plásticos, etc.
), causando que los electrones se desvíen de sus órbitas de rotación normal.
Faradio, puede definirse como la capacidad de un capacitor en el que, sometidas susarmaduras (placas) a una diferencia de potencial de 1 voltio, estas adquieren una carga eléctrica de 1 culombio (Unidad de carga eléctrica en el sistema basado en el metro, el kilogramo, el segundo y el amperio (sistema MSKA o internacional). Es la carga que un amperio transporta cada segundo. Nombrado así en honor a Charles Coulomb).

En los inicios no se construían capacitores de 1 faradio porque eran muy grandes, hoy día ya se construyen y pueden ser de unos 12 cm. de alto por 8 de cms. de diámetro aproximadamente.

Los capacitores, en su mayoría se miden en millonésimas partes de un faradio (0.000001 = 1µF).( No dejes de ver Códigos ).

Particularmente en Europa se utiliza algunas veces otra unidad llamada Centímetro de capacidad con un valor equivalente a 1.1126 microfaradios ( 1.1126 µF )

La fórmula para definir la capacidad de un capacitor es la siguiente:
C= Q/V
Esta fórmula se define de la siguiente manera:
C = Capacidad
Q= Carga eléctrica
V= Diferencia de potencial
LOS CAPACITORES, COMO FUNCIONAN?:
Bien, hemos dicho ya lo relacionado con el faradio, ahora hablaremos específicamente sobre los capacitores, su uso, etc.

La acción de los capacitores está muy íntimamente ligada con los electrones, atracción o repulsión entre cargas eléctricas. Las placas de los capacitores se encargan de recolectar electrones, almacenando así un exceso de estos en la placa negativa. Entre las 2 placas se forma un campo llamado Campo de fuerza electrostática, misma que ejerce su influencia sobre el dieléctrico (Sustancia aislante en la cual puede existir un campo eléctrico en estado estacionario. -Esta sustancia tiene como principales características eléctricas su permitividad y su poder de aislamiento.

Material utilizado principalmente en la fabricación de capacitores para obtener una cierta capacidad. Los principales materiales dieléctricos utilizados, en la fabricación de capacitores son el aire, el tantalio, el aluminio, el papel, la mica, algunos tipos de cerámica, algunos plásticos, etc.
), causando que los electrones se desvíen de sus órbitas de rotación normal.

CAPASIDAD DE UN COMPRESOR

Faradio, puede definirse como la capacidad de un capacitor en el que, sometidas susarmaduras (placas) a una diferencia de potencial de 1 voltio, estas adquieren una carga eléctrica de 1 culombio (Unidad de carga eléctrica en el sistema basado en el metro, el kilogramo, el segundo y el amperio (sistema MSKA o internacional). Es la carga que un amperio transporta cada segundo. Nombrado así en honor a Charles Coulomb).

En los inicios no se construían capacitores de 1 faradio porque eran muy grandes, hoy día ya se construyen y pueden ser de unos 12 cm. de alto por 8 de cms. de diámetro aproximadamente.

Los capacitores, en su mayoría se miden en millonésimas partes de un faradio (0.000001 = 1µF).( No dejes de ver Códigos ).

Particularmente en Europa se utiliza algunas veces otra unidad llamada Centímetro de capacidad con un valor equivalente a 1.1126 microfaradios ( 1.1126 µF )

La fórmula para definir la capacidad de un capacitor es la siguiente:
C= Q/V
Esta fórmula se define de la siguiente manera:
C = Capacidad
Q= Carga eléctrica
V= Diferencia de potencial
LOS CAPACITORES, COMO FUNCIONAN?:
Bien, hemos dicho ya lo relacionado con el faradio, ahora hablaremos específicamente sobre los capacitores, su uso, etc.

La acción de los capacitores está muy íntimamente ligada con los electrones, atracción o repulsión entre cargas eléctricas. Las placas de los capacitores se encargan de recolectar electrones, almacenando así un exceso de estos en la placa negativa. Entre las 2 placas se forma un campo llamado Campo de fuerza electrostática, misma que ejerce su influencia sobre el dieléctrico (Sustancia aislante en la cual puede existir un campo eléctrico en estado estacionario. -Esta sustancia tiene como principales características eléctricas su permitividad y su poder de aislamiento.

Material utilizado principalmente en la fabricación de capacitores para obtener una cierta capacidad. Los principales materiales dieléctricos utilizados, en la fabricación de capacitores son el aire, el tantalio, el aluminio, el papel, la mica, algunos tipos de cerámica, algunos plásticos, etc.
), causando que los electrones se desvíen de sus órbitas de rotación normal.
Faradio, puede definirse como la capacidad de un capacitor en el que, sometidas susarmaduras (placas) a una diferencia de potencial de 1 voltio, estas adquieren una carga eléctrica de 1 culombio (Unidad de carga eléctrica en el sistema basado en el metro, el kilogramo, el segundo y el amperio (sistema MSKA o internacional). Es la carga que un amperio transporta cada segundo. Nombrado así en honor a Charles Coulomb).

En los inicios no se construían capacitores de 1 faradio porque eran muy grandes, hoy día ya se construyen y pueden ser de unos 12 cm. de alto por 8 de cms. de diámetro aproximadamente.

Los capacitores, en su mayoría se miden en millonésimas partes de un faradio (0.000001 = 1µF).( No dejes de ver Códigos ).

Particularmente en Europa se utiliza algunas veces otra unidad llamada Centímetro de capacidad con un valor equivalente a 1.1126 microfaradios ( 1.1126 µF )

La fórmula para definir la capacidad de un capacitor es la siguiente:
C= Q/V
Esta fórmula se define de la siguiente manera:
C = Capacidad
Q= Carga eléctrica
V= Diferencia de potencial
LOS CAPACITORES, COMO FUNCIONAN?:
Bien, hemos dicho ya lo relacionado con el faradio, ahora hablaremos específicamente sobre los capacitores, su uso, etc.

La acción de los capacitores está muy íntimamente ligada con los electrones, atracción o repulsión entre cargas eléctricas. Las placas de los capacitores se encargan de recolectar electrones, almacenando así un exceso de estos en la placa negativa. Entre las 2 placas se forma un campo llamado Campo de fuerza electrostática, misma que ejerce su influencia sobre el dieléctrico (Sustancia aislante en la cual puede existir un campo eléctrico en estado estacionario. -Esta sustancia tiene como principales características eléctricas su permitividad y su poder de aislamiento.

Material utilizado principalmente en la fabricación de capacitores para obtener una cierta capacidad. Los principales materiales dieléctricos utilizados, en la fabricación de capacitores son el aire, el tantalio, el aluminio, el papel, la mica, algunos tipos de cerámica, algunos plásticos, etc.
), causando que los electrones se desvíen de sus órbitas de rotación normal.

CAPASITOR DESCARGADO

En la figura que antecede, notamos que las placas del capacitor están descargadas, o sea no hay electrones circulando en ellas, en otras palabras, no existe f.e.m aplicada puesto que el interruptor se encuentra abierto y por lo tanto, no existe una diferencia de potencial entre las placas.
Volviendo a que toda la materia está compuesta de átomos, existe un núcleo en el centro con carga positiva, dicho núcleo está rodeado de electrones girando a su alrededor, recordemos que la carga de los electrones es negativa y se rechazan cuando se aproximan.

En la figura vemos que cada placa tiene sus electrones balanceados o sea, en números iguales, en el dieléctrico los átomos se encuentran en su estado normal, con sus electrones girando es sus órbitas. Decimos entonces que el capacitor tiene sus elementos en equilibrio, dado que no existe una fuerza exterior que altere su estado

CAPASITOR CARGADO

Vemos ahora en la figura anterior, que el interruptor se encuentra conectado, completando así el circuito, por lo mismo, se aplica una f.e.m a las placas del capacitor. Es de suponer que la diferencia de potencial pone en movimiento a los electrones circulando una corriente eléctrica por el alambre, la corriente circulante es poca duración.

La corriente de carga del capacitor es de la placa positiva al polo positivo de la batería, por los electrones que pierde dicha placa, en tanto la negativa los acumula. No es de extrañar este comportamiento ya que sabemos que la polaridad positiva atrae electrones libres, en tanto que la negativa los rechaza. Los electrones libres de la placa positiva pasan a la batería y siguen hacia la placa negativa, tratando con esto de volver a la positiva, de donde emigraron.

Se encuentran entonces con el dieléctrico, el cual no permite el paso de estos electrones, dando como resultado al aglutinamiento en la placa negativa.

Es de mencionar el hecho de que las placas tienen una superficie grande con respecto a la separación entre ellas que es muy reducida y por lo mismo los electrones tratan de pasar a la placa positiva, con esto forman un estado de tensión eléctrica, denominado Campo electrostático o bien, líneas de fuerza electrostática. Tomando en cuenta que el dieléctrico es de un material aislante, tiene sus electrones íntimamente ligados a sus átomos, es por esto que no pueden pasar del dieléctrico a la placa positiva, únicamente pueden desviarse hacia ella en sus órbitas de rotación.

Podemos decir que cuanto más alto sea el voltaje aplicado al capacitor, será mayor la tensión que soporta el dieléctrico, es por esto que será mayor la deformación de las órbitas de sus electrones, en su lucha por trasladarse a la placa positiva y alejarse de la negativa.

Si desconectamos la batería, abriendo el interruptor el capacitor queda cargado, o sea, las condiciones de las cuales se explicó anteriormente, siguen vigentes en sus placas. Si hiciéramos un puente entre las 2 placas, inmediatamente los electrones de la placa negativa pasarán a la positiva, formándose una corriente de poda duración en dirección contraria a la primera, esto es, cuando se cargó el capacitor. El resultado de esta acción es que las placas del capacitor vuelven a su estado de equilibro y en el dieléctrico los electrones vuelven a sus órbitas normales de rotación, en otras palabras, el capacitor queda descargado

CAPASITOR

COMPRESOR
